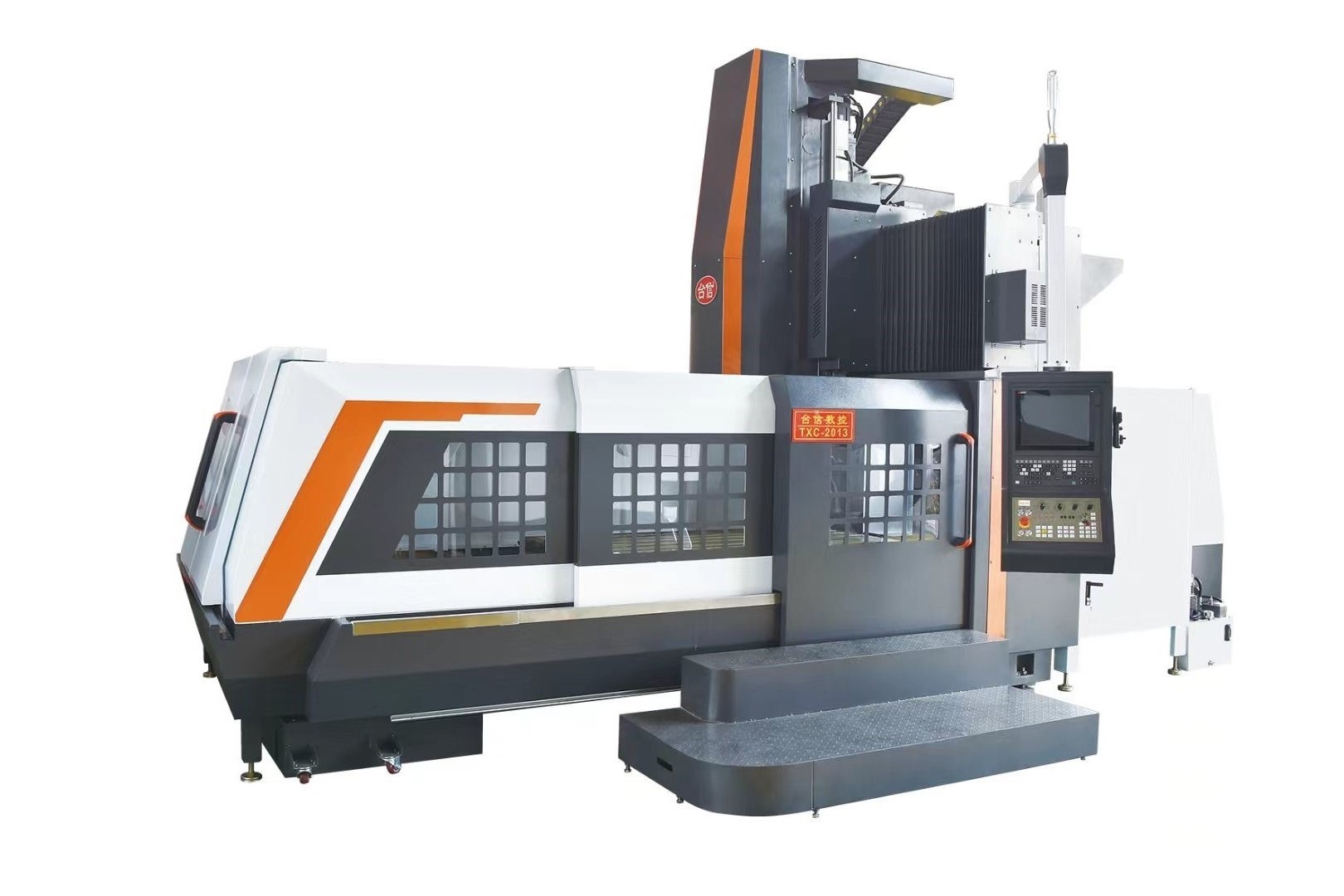

Κέντρο Επεξεργασίας Σειράς Gantry TXC-2013

Ονομασία/Μοντέλο: TXC-2013

Μέγεθος του τραπεζιού εργασίας: 2000 x 1000 mm

Τρεις-άξονες διαδρομές (X/Y/Z): 2000/1400/800 mm

Απόσταση από το άκρο του σπινθήρα έως το τραπέζι εργασίας: 70-870 mm

Διάμετρος γάντιας: 1400 mm

Προδιαγραφές σιδηροτροχιάς άξονα X/Y/Z: 45/45/ορθογώνια σιδηροτροχιά

Τ-Slot (αριθμός - μέγεθος x διαφορά): 5 - 18 x 120

Τ-Slot (αριθμός - μέγεθος x διαφορά): 5 - 18 x 120

Μονάδα δοκιμής:

Μέγιστη ταχύτητα του σπινθήρα: 8000 στροφές ανά λεπτό

Μηχανή σπινθήρα: 11 kW

Μηχανή για τον άξονα X/Y/Z:3/3/3 kW

Προδιαγραφές στροφιάς X/Y/Z: 4010 mm

Ταχεία κίνηση X/Y/Z: 16/16/15 m/min

Ταχύτητα κοπής:1-8000mm/min

Ακριβότητα θέσης: +- 0,004/300 mm

Επαναλαμβανόμενη ακρίβεια θέσης: +- 0,004 mm

Φορτίο του τραπεζιού εργασίας: 800 kg

Βάρος της μηχανής: 7 τόνους

Μέγεθος μηχανής: 3300 x 2900 x 2800 mm
