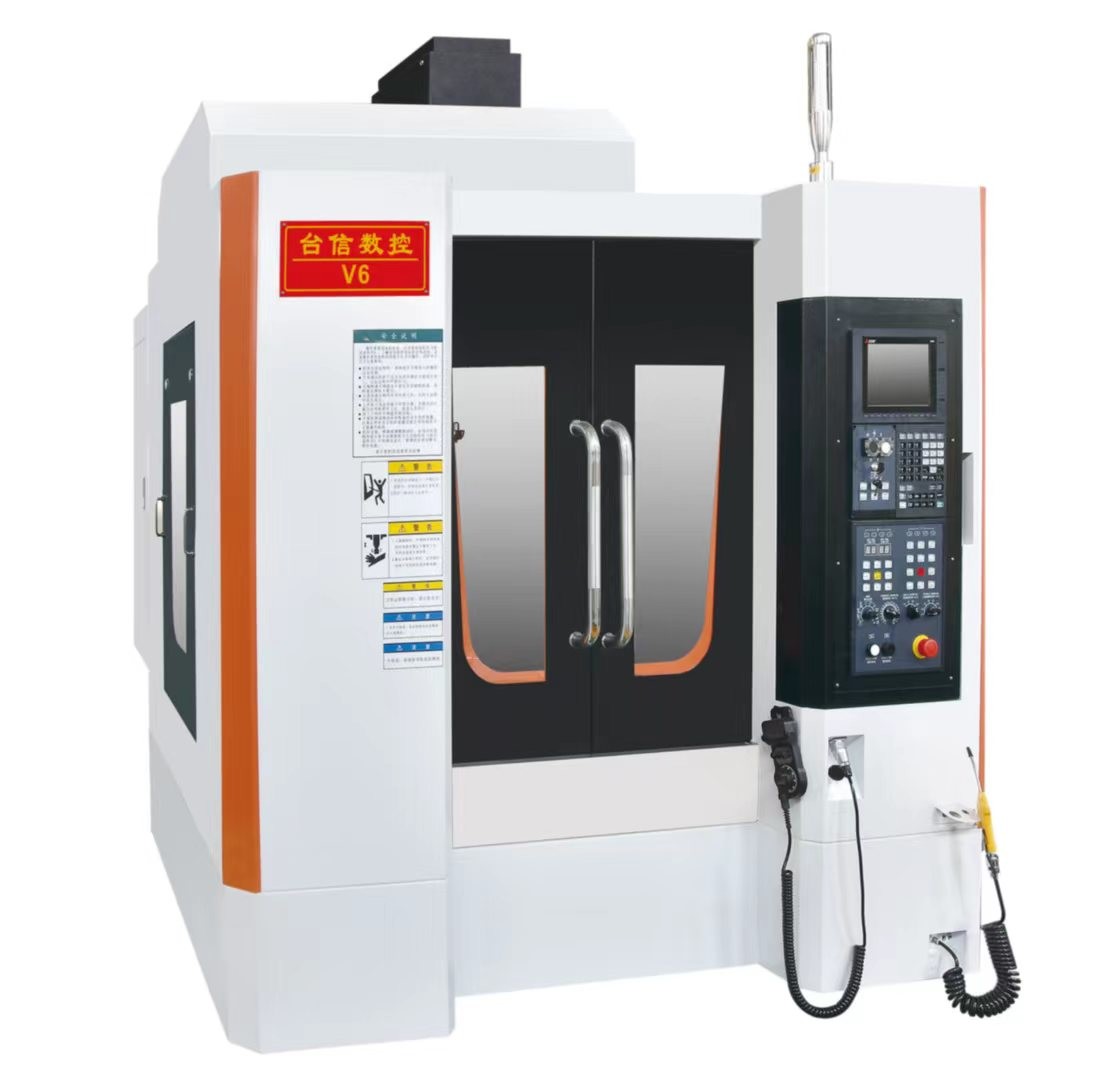

Σειρά κέντρου μηχανικής γραμμικής σιδηροτροχιάς (τριάξονας γραμμική σιδηροτροχιά) TXC-V9

Ονομασία/Μοντέλο: TXC-V6

Μέγεθος του πάγκου εργασίας: 700 x 420 mm

Τρία άξονες (X/Y/Z): 600/450/400 mm

Απόσταση από το άκρο του σπινθήρα έως το τραπέζι εργασίας: 120-520 mm

Απόσταση από το κέντρο του σπινδέλου έως το σιδηρόδρομο καθοδήγησης στήλης: 480 mm

Προδιαγραφές σιδηροτροχιάς άξονα Χ: 30 mm

Προδιαγραφές σιδηροτροχιάς άξονα Y: 30 mm

Προδιαγραφές σιδηροτροχιάς άξονα Z: 35 mm

Τ-σχισμή (αριθμός - μέγεθος x διαφορά) 5 - 18 x 100

Φορτίο επιπέδου εργασίας: 350 kg

BT1 - BT1 - BT1 - BT1 - BT1 - BT1 - BT1

Μέγιστη ταχύτητα σπινθήρα: 12000 rpm

Δύναμη σπινθήρα: 7,5 KW

Δύναμη κινητήρα τριών αξόνων X/Y/Z: 1,5/1,5/3 kW

Προδιαγραφές γροθού X/Y/Z: 3216 mm

Τριάξονα ταχεία διαδρομή: 48/48/48 m/min

Ταχύτητα κοπής σε τρεις άξονες: 1-12000 mm/min

Ακριβότητα θέσης: ±0,003/300 mm

Επαναλαμβανόμενη ακρίβεια θέσης: ±0,003 mm

Βάρος της μηχανής: 4 τόνους

Μέγεθος μηχανής: 2400 x 2500 x 2600 mm
